Ξηροί καρποί SFA

Ξηροί καρποί SFA
Λεπτομέρειες:

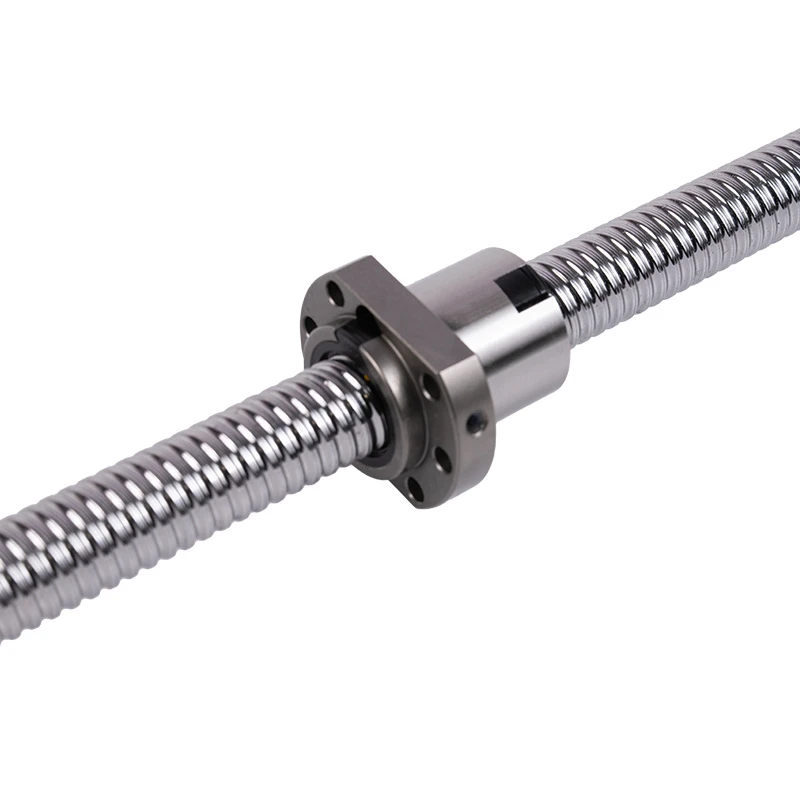

Τα παξιμάδια DLY SFA είναι παξιμάδια σφαιρικής βίδας τύπου Α με μονή φλάντζα-, σχεδιασμένα για συστήματα γραμμικής μετάδοσης ακριβείας. Η συμπαγής δομή φλάντζας παρέχει μια σταθερή διεπαφή τοποθέτησης για τραπέζια μηχανών, γραμμικές μονάδες, ολισθητήρες ενεργοποιητή και μηχανισμούς αυτοματισμού, ενώ το σφαιρικό παξιμάδι λειτουργεί με έναν αντίστοιχο βιδωτό άξονα για να μετατρέπει την περιστροφική κίνηση σε ομαλή γραμμική κίνηση.
Αποστολή ερώτησής
Περιγραφή
Αποστολή ερώτησής

Καθέκαστα:

Τα παξιμάδια DLY SFA είναι παξιμάδια σφαιρικής βίδας τύπου Α με μονή φλάντζα-, σχεδιασμένα για συστήματα γραμμικής μετάδοσης ακριβείας. Η συμπαγής δομή φλάντζας παρέχει μια σταθερή διεπαφή τοποθέτησης για τραπέζια μηχανών, γραμμικές μονάδες, ολισθητήρες ενεργοποιητή και μηχανισμούς αυτοματισμού, ενώ το σφαιρικό παξιμάδι λειτουργεί με έναν αντίστοιχο βιδωτό άξονα για να μετατρέπει την περιστροφική κίνηση σε ομαλή γραμμική κίνηση.

Η σειρά SFA χρησιμοποιεί μια δομή κυκλοφορίας ακραίου-καλύμματος, η οποία διαφέρει από τη δομή εσωτερικής κυκλοφορίας που χρησιμοποιείται συνήθως στα τυπικά παξιμάδια SFU. Αυτός ο σχεδιασμός κυκλοφορίας είναι κατάλληλος για-άξονες τροφοδοσίας υψηλής ταχύτητας και μεγάλες-εφαρμογές μολύβδου βιδών όπου η ομαλή κίνηση, ο χαμηλότερος θόρυβος λειτουργίας και η σταθερή απόδοση επιστροφής μπάλας είναι σημαντικές.

Τα παξιμάδια SFA επιλέγονται συχνά για εργαλειομηχανές CNC, κέντρα κατεργασίας, γραμμικές μονάδες υψηλής-ταχύτητας, εξοπλισμό ημιαγωγών, μηχανήματα συσκευασίας, μηχανές επεξεργασίας ξύλου και αυτοματοποιημένα συστήματα εντοπισμού θέσης. Για έργα αντικατάστασης, το μοντέλο παξιμαδιού, το μόλυβδο, το μέγεθος της φλάντζας, το μήκος του παξιμαδιού, η διάταξη της οπής στερέωσης, ο διαθέσιμος χώρος εγκατάστασης και η αντίστοιχη κατάσταση του άξονα του κοχλία επηρεάζουν την τελική συμβατότητα.

Σε σύγκριση με τα παξιμάδια SFY, τα παξιμάδια SFA ανήκουν επίσης στο στυλ κυκλοφορίας του τελικού-καλύμματος, αλλά χρησιμοποιούν μορφή φλάντζας-τύπου Α και διαφορετική δομή διαστάσεων. Σε σύγκριση με τα παξιμάδια SFU, τα παξιμάδια SFA είναι πιο κατάλληλα για εφαρμογές υψηλής-ταχύτητας ή μεγάλου{4}}μολύβδου, ενώ τα παξιμάδια SFU χρησιμοποιούνται πιο συχνά για συμπαγή τυποποιημένα συγκροτήματα σφαιρικών βιδών.

Παράμετροι προϊόντος

Τα παξιμάδια με μπίλια DLY SFA DIN 69051 FORM B της σειράς διατίθενται σε διαφορετικές διαμέτρους βιδών, καλώδια, διαμέτρους σφαιρών, διαστάσεις φλάντζας, μήκη παξιμαδιών, ονομασίες φορτίου και επίπεδα ακαμψίας. Η σειρά καλύπτει συμπαγείς μονάδες τροφοδοσίας ακριβείας καθώς και μεγάλα-μοντέλα μολύβδου για ταχύτερη γραμμική κίνηση.

Η σειρά μοντέλων περιλαμβάνει κοινά μεγέθη όπως SFA1205, SFA1605, SFA1610, SFA2005, SFA2510, SFA3210, SFA4040 και SFA5050. Τα μοντέλα με διαφορετικά επιθέματα, όπως 1.8, 2.8 και 3.8, αντιστοιχούν σε διαφορετικές προδιαγραφές κυκλοφορίας και απόδοση φορτίου εντός του ίδιου ονομαστικού μεγέθους βίδας.

SFA DIN 69051 FORM B ball screw nut dimension drawing

SFA DIN 69051 FORM B Series Προδιαγραφές

Μονάδα: mm

Μοντέλο Διάμετρος άξονα d Μόλυβδος Διάμετρος μπάλας Da D A E B L W H X Q n Ca Coa Ακαμψία kgf/μm
SFA1205-2,8 12 5 2.5 24 40 5 10 30 32 30 4.5 - 2.8x1 661 1316 19
SFA1210-2,8 * 12 10 2.5 24 40 5 10 42 32 30 4.5 - 2.8x1 642 1287 19
SFA1605-3,8 * 15 5 2.778 28 48 5 10 31 38 40 5.5 M6 3.8x1 1112 2507 30
SFA1610-2,8 15 10 2.778 28 48 5 10 42 38 40 5.5 M6 2.8x1 839 1821 23
SFA1616-1,8 * 15 16 2.778 28 48 5 10 43 38 40 5.5 M6 1.8x1 552 1137 14
SFA1616-2,8 * 15 16 2.778 28 48 5 10 59 38 40 5.5 M6 2.8x1 808 1769 22
SFA1620-1,8 * 15 20 2.778 28 48 5 10 50 38 40 5.5 M6 1.8x1 554 1170 14
SFA2005-3.8 * 20 5 3.175 36 58 7 10 33 47 44 6.6 M6 3.8x1 1484 3681 37
SFA2010-3.8 * 20 10 3.175 36 58 7 10 52 47 44 6.6 M6 3.8x1 1516 3833 40
SFA2020-1,8 * 20 20 3.175 36 58 7 10 52 47 44 6.6 M6 1.8x1 764 1758 19
SFA2020-2.8 20 20 3.175 36 58 7 10 72 47 44 6.6 M6 2.8x1 1118 2734 29
SFA2505-3,8 * 25 5 3.175 40 62 7 10 33 51 48 6.6 M6 3.8x1 1650 4658 43
SFA2510-3,8 * 25 10 3.175 40 62 7 12 52 51 48 6.6 M6 3.8x1 1638 4633 45
SFA2525-1,8 * 25 25 3.175 40 62 7 12 60 51 48 6.6 M6 1.8x1 843 2199 22
SFA2525-2,8 * 25 25 3.175 40 62 7 12 85 51 48 6.6 M6 2.8x1 1232 3421 34
SFA3205-3.8 32 5 3.175 50 80 9 12 35 65 62 9 M6 3.8x1 1839 6026 51
SFA3210-3.8 31 10 3.969 50 80 9 12 53 65 62 9 M6 3.8x1 2460 7255 55
SFA3220-2,8 31 20 3.969 50 80 9 12 72 65 62 9 M6 2.8x1 1907 5482 43
SFA3232-1,8 31 32 3.969 50 80 9 12 78 65 62 9 M6 1.8x1 1257 3426 27
SFA3232-2,8 31 32 3.969 50 80 9 12 110 65 62 9 M6 2.8x1 1838 5329 42
SFA4005-3.8 40 5 3.175 63 93 9 14 39 78 70 9 M8 3.8x1 2018 7589 60
SFA4010-3.8 38 10 6.35 63 93 9 14 57 78 70 9 M8 3.8x1 5035 13943 67
SFA4020-2,8 38 20 6.35 63 93 9 14 78 78 70 9 M8 2.8x1 3959 10715 54
SFA4040-1,8 38 40 6.35 63 93 9 14 96 78 70 9 M8 1.8x1 2585 6648 34
SFA4040-2,8 38 40 6.35 63 93 9 14 136 78 70 9 M8 2.8x1 3780 10341 52
SFA5005-3,8 βαθμοί 50 5 3.175 75 110 10.5 15 42 93 85 11 M8 3.8x1 2207 9542 68
SFA5010-3,8 βαθμοί 48 10 6.35 75 110 10.5 18 57 93 85 11 M8 3.8x1 5638 17852 79
SFA5020-3,8 βαθμοί 48 20 6.35 75 110 10.5 18 98 93 85 11 M8 3.8x1 5749 18485 87
SFA5050-1,8 βαθμός 48 50 6.35 75 110 10.5 18 117 93 85 11 M8 1.8x1 2946 8749 42
SFA5050-2,8 βαθμοί 48 50 6.35 75 110 10.5 18 167 93 85 11 M8 2.8x1 4308 13610 65

Σημειώσεις: Τα μοντέλα που επισημαίνονται με * μπορούν να παρέχονται για ειδικές προδιαγραφές που σχετίζονται με συρόμενο-πίνακα- σύμφωνα με τις απαιτήσεις του έργου. Η διαθεσιμότητα του μοντέλου, οι ειδικές προδιαγραφές και οι διαστάσεις αντικατάστασης μπορούν να επιβεβαιωθούν σύμφωνα με το σχέδιο, το δείγμα ή τα δεδομένα εφαρμογής.

Χαρακτηριστικά προϊόντος

Τερματισμός-Καλύτερη κυκλοφορία για υψηλή-Κίνηση ταχύτητας

Τα παξιμάδια με μπίλια SFA χρησιμοποιούν μια δομή κυκλοφορίας ακραίου-καλύμματος για να καθοδηγούν τις χαλύβδινες σφαίρες μέσω μιας σταθερής διαδρομής επιστροφής. Αυτός ο σχεδιασμός είναι κατάλληλος για κινήσεις υψηλής-ταχύτητας και μεγάλες-μολύβδινες βίδες, βοηθώντας το παξιμάδι να διατηρεί ομαλή λειτουργία και χαμηλότερο θόρυβο κατά την ταχεία κίνηση τροφοδοσίας.

Μονή φλάντζα τύπου Α-για σταθερή τοποθέτηση

Η δομή τύπου Α με μονή φλάντζα- παρέχει μια καθαρή επιφάνεια εγκατάστασης για διαφάνειες μηχανών, τραπέζια εργασίας, βραχίονες και συγκροτήματα ενεργοποιητών. Ο συμπαγής σχεδιασμός της φλάντζας καθιστά τα παξιμάδια SFA πρακτικά για διατάξεις εξοπλισμού όπου απαιτούνται τόσο αντοχή στερέωσης όσο και απόδοση χώρου.

Καλή συγκράτηση λίπανσης και προστασία από τη σκόνη

Η δομή παξιμαδιών SFA περιλαμβάνει εξαρτήματα προστασίας από τη σκόνη-που έχουν σχεδιαστεί για να μειώνουν την είσοδο σκόνης και σωματιδίων. Ο σχεδιασμός συγκράτησης λαδιού-υποστηρίζει μεγαλύτερη απόδοση λίπανσης, η οποία είναι χρήσιμη για μηχανές που λειτουργούν σε επαναλαμβανόμενους κύκλους ή σε περιβάλλοντα όπου η πρόσβαση στη συντήρηση είναι περιορισμένη.

Χαμηλή τριβή και αποδοτική μετάδοση

Η επαφή κύλισης μεταξύ του άξονα της βίδας, των χαλύβδινων σφαιρών και του παξιμαδιού συμβάλλει στη μείωση της τριβής σε σύγκριση με τους μηχανισμούς συρόμενων βιδών. Με την κατάλληλη προφόρτιση, λίπανση και ευθυγράμμιση, τα παξιμάδια SFA μπορούν να υποστηρίξουν αποτελεσματική μετάδοση δύναμης, σταθερή τροφοδοσία και επαναλαμβανόμενη τοποθέτηση.

Κατασκευή ακριβείας και ομαλή συναρμολόγηση

Το DLY εστιάζει στην ποιότητα της επιφάνειας, την κατάσταση του οδοστρώματος και την ομαλότητα της συναρμολόγησης για τα παξιμάδια με μπίλια SFA. Η καθαρή επιφάνεια του παξιμαδιού, οι άκρες χωρίς γρέζια-, η ομαλή κυκλοφορία της σφαίρας και η ελεγχόμενη ομοκεντρικότητα βοηθούν το παξιμάδι να λειτουργεί ομαλά χωρίς να κολλάει ή να κολλάει αντίστροφα μετά την εγκατάσταση.

Κατάλληλο για Έργα Νέου Σχεδιασμού και Αντικατάστασης

Τα παξιμάδια SFA μπορούν να χρησιμοποιηθούν σε έργα αντικατάστασης νέου μηχανήματος, παραγωγής γραμμικών μονάδων και συντήρησης. Για συστήματα που σχεδιάστηκαν αρχικά γύρω από τα παξιμάδια κυκλοφορίας με άκρο SFH ή SFNH-στυλ-, τα μοντέλα SFA μπορούν να ληφθούν υπόψη όταν ο άξονας της βίδας, η δομή της φλάντζας και οι διαστάσεις εγκατάστασης είναι συμβατές.

Σενάρια εφαρμογής

Εργαλειομηχανές CNC και Κέντρα Κατεργασίας

Τα παξιμάδια SFA είναι κατάλληλα για άξονες τροφοδοσίας CNC, κέντρα μηχανικής κατεργασίας, φρέζες, τόρνους και μύλους που απαιτούν ομαλή τοποθέτηση και σταθερή μετάδοση. Μεγάλα-μοντέλα μολύβδου όπως SFA1616, SFA2525, SFA4040 και SFA5050 μπορούν να ληφθούν υπόψη για ταχύτερη κίνηση τροφοδοσίας όταν το επιτρέπει η δομή του μηχανήματος.

Γραμμικές Ενότητες και Συστήματα Αυτοματισμού

Σε αυτοματοποιημένες γραμμές παραγωγής, τα παξιμάδια σφαιρικής βίδας SFA μπορούν να χρησιμοποιηθούν για γραμμικές μονάδες, μηχανικούς βραχίονες, μονάδες μεταφοράς, σταθμούς συναρμολόγησης και ολισθητήρες τοποθέτησης. Η δομή της φλάντζας υποστηρίζει άμεση εγκατάσταση, ενώ η σχεδίαση κυκλοφορίας του τελικού καλύμματος-υποστηρίζει ταχεία απόκριση σε επαναλαμβανόμενους κύκλους κίνησης.

Κατασκευή Ημιαγωγών και Ηλεκτρονικών

Τα παξιμάδια SFA μπορούν να εφαρμοστούν σε εξοπλισμό ημιαγωγών, μηχανές συσκευασίας τσιπ, συσκευές που σχετίζονται με SMT-και ηλεκτρονικά συστήματα συναρμολόγησης. Αυτές οι εφαρμογές απαιτούν συχνά ομαλή κίνηση, χαμηλή τριβή, σταθερή επαναληψιμότητα και αξιόπιστη λειτουργία σε καθαρά περιβάλλοντα παραγωγής.

Συσκευασία, Εκτύπωση και Εξοπλισμός Συνεχούς Παραγωγής

Τα μηχανήματα συσκευασίας και εκτύπωσης απαιτούν συχνά ενέργειες συνεχούς τοποθέτησης, ρύθμισης κυλίνδρων, ώθησης, ανύψωσης και τροφοδοσίας. Τα παξιμάδια SFA είναι κατάλληλα για αυτούς τους μηχανισμούς όταν ο εξοπλισμός χρειάζεται σταθερή-μετακίνηση υψηλής ταχύτητας και αξιόπιστη λειτουργία για μεγάλους κύκλους παραγωγής.

Μηχανήματα επεξεργασίας ξύλου και σκόνης-Μηχανήματα επιρρεπή

Οι ξυλουργικές μηχανές χαρακτικής, οι μηχανές κοπής και παρόμοιος εξοπλισμός εκθέτουν τα μέρη μετάδοσης σε σκόνη και σωματίδια. Τα παξιμάδια SFA με δομή προστασίας από τη σκόνη-μπορούν να χρησιμοποιηθούν σε αυτές τις εφαρμογές μαζί με κατάλληλα εξωτερικά καλύμματα, λίπανση και τακτική συντήρηση.

Μηχανισμοί Logistics, Handling and Lifting

Τα μεγάλα-μοντέλα SFA μολύβδου μπορούν να χρησιμοποιηθούν για χειρισμό μονάδων, ανυψωτικών συσκευών, εξοπλισμού αποθήκευσης και μηχανισμών γρήγορης μεταφοράς. Για αυτές τις εφαρμογές, το αξονικό φορτίο, το μήκος διαδρομής, η ταχύτητα, η κατεύθυνση εγκατάστασης και ο συντελεστής ασφάλειας θα πρέπει να αξιολογούνται μαζί πριν από την επιλογή μοντέλου.

FAQ



Ε: Τι είναι ένα παξιμάδι με μπίλια SFA;

Α: Ένα παξιμάδι με σφαιρικό κοχλία SFA είναι ένα παξιμάδι τύπου Α με μονή φλάντζα-που χρησιμοποιείται με έναν αντίστοιχο άξονα με σφαιρική βίδα. Μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση και χρησιμοποιείται συνήθως σε μηχανές CNC, συστήματα αυτοματισμού, γραμμικές μονάδες και εξοπλισμό εντοπισμού θέσης ακριβείας.

Ε: Ποια είναι η δομή κυκλοφορίας των παξιμαδιών SFA;

Α: Τα παξιμάδια SFA χρησιμοποιούν μια δομή κυκλοφορίας στο άκρο-καλύμματος. Αυτός ο τύπος σχεδίασης επιστροφής μπάλας είναι κατάλληλος για εφαρμογές υψηλής-ταχύτητας και μεγάλων-μολύβδινων βιδών όπου η ομαλή κυκλοφορία της μπάλας και ο χαμηλότερος θόρυβος λειτουργίας είναι σημαντικοί.

Ε: Ποια είναι η διαφορά μεταξύ των παξιμαδιών SFA και των παξιμαδιών SFU;

Α: Τα παξιμάδια SFA χρησιμοποιούν μια δομή κυκλοφορίας ακραίου-καλύμματος και είναι πιο κατάλληλα για εφαρμογές υψηλής-ταχύτητας ή μεγάλου-μολύβδου. Τα παξιμάδια SFU χρησιμοποιούν συνήθως μια δομή εσωτερικής κυκλοφορίας και είναι πιο κοινά σε συμπαγή τυποποιημένα συγκροτήματα σφαιρικών βιδών, ειδικά για μικρότερα και μεσαία μεγέθη βιδών.

Ε: Ποια είναι η διαφορά μεταξύ των καρυδιών SFA και των ξηρών καρπών SFY;

Α: Τόσο τα παξιμάδια SFA όσο και τα παξιμάδια SFY μπορούν να χρησιμοποιούν ακραία-καπάκι ή τελική-κυκλοφορία καλύμματος για κίνηση με σφαιρική βίδα υψηλής-ταχύτητας. Η κύρια διαφορά είναι το σώμα του παξιμαδιού και η δομή της φλάντζας. Το SFA χρησιμοποιεί μια μορφή φλάντζας τύπου Α-ενός, ενώ το SFY χρησιμοποιεί μια δομή φλάντζας τύπου Υ-. Η επιλογή εξαρτάται από το σχέδιο, τον χώρο τοποθέτησης και τις απαιτούμενες διαστάσεις.

Ε: Πώς μπορώ να διαβάσω ένα μοντέλο όπως το SFA1605-3.8;

A: Στο SFA1605-3.8, το "SFA" υποδεικνύει τη σειρά παξιμαδιών, το "1605" αναφέρεται στο ονομαστικό μέγεθος βιδών και την ομάδα καλωδίων και το "3.8" αναφέρεται στην προδιαγραφή κυκλοφορίας που χρησιμοποιείται στον πίνακα παραμέτρων SFA. Η τελική επιλογή πρέπει να ταιριάζει με τον άξονα της βίδας, τις διαστάσεις του παξιμαδιού και την απαίτηση φορτίου.

Ε: Μπορούν τα παξιμάδια SFA να χρησιμοποιηθούν για μεγάλες-μπίλιες;

Α: Ναι. Η σειρά SFA περιλαμβάνει μεγάλα-μοντέλα μολύβδου όπως SFA1616, SFA2525, SFA4040 και SFA5050. Αυτά τα μοντέλα είναι κατάλληλα για ταχύτερη γραμμική κίνηση όταν το μηχάνημα απαιτεί υψηλότερη ταχύτητα τροφοδοσίας και το φορτίο, η ακαμψία και ο παράγοντας ασφάλειας αξιολογούνται σωστά.

Ε: Μπορούν τα παξιμάδια SFA να αντικαταστήσουν τα παξιμάδια SFH ή SFNH;

Α: Σε ορισμένα έργα, τα παξιμάδια SFA μπορεί να θεωρηθούν ως εναλλακτική λύση για τα παξιμάδια κυκλοφορίας τύπου SFH ή SFNH{0}}τελικού-στυλ. Η αντικατάσταση εξαρτάται από τη συμβατότητα του άξονα της βίδας, το μήκος του παξιμαδιού, τις διαστάσεις της φλάντζας, τις θέσεις των οπών στερέωσης, την κατάσταση προφόρτισης και τον διαθέσιμο χώρο εγκατάστασης.

Ε: Ποιες πληροφορίες χρειάζονται για την επιλογή παξιμαδιών SFA;

Α: Οι χρήσιμες πληροφορίες περιλαμβάνουν τη διάμετρο της βίδας, το καλώδιο, την απαιτούμενη διαδρομή, το αξονικό φορτίο, την ταχύτητα, την κατεύθυνση εγκατάστασης, την απαίτηση ακρίβειας, το τρέχον μοντέλο παξιμαδιού, το σχέδιο ή δείγμα φωτογραφιών. Για έργα αντικατάστασης, οι παλαιές διαστάσεις παξιμαδιών και η κατάσταση του άξονα της βίδας είναι επίσης σημαντικές.

Ε: Μπορεί η DLY να παρέχει παξιμάδια SFA με αντίστοιχους άξονες βιδών;

Α: Ναι. Η DLY μπορεί να προμηθεύσει παξιμάδια με σφαιρικές βίδες SFA μαζί με ταιριαστούς άξονες σφαιρικής βίδας, ακραία μηχανική κατεργασία και μονάδες στήριξης σύμφωνα με το σχέδιο του μηχανήματος, το δείγμα ή την απαίτηση εφαρμογής.





Χρειάζεστε βοήθεια για την επιλογή ενός παξιμαδιού με μπίλια SFA;

Στείλτε στην DLY την απαιτούμενη διάμετρο βίδας, καλώδιο, ταχύτητα, διαδρομή, φορτίο, χώρο εγκατάστασης ή υπάρχον σχέδιο. Η ομάδα μας μπορεί να βοηθήσει στην επιβεβαίωση του κατάλληλου μοντέλου παξιμαδιού SFA και της αντίστοιχης διάταξης σφαιροβίδας για τον εξοπλισμό σας.
